PBQY-C 双向压侧装式偏心半球阀

  • 发布日期:2020-09-05
  • 有效期至:长期有效
  • 浏览次数0

详细说明

一、PBQ940F/H/Y 侧装式偏心半球阀产品概述
PBQ940F/H/Y 侧装式偏心半球阀设计上采用下阀杆固定半球结构,保证了阀门在苛刻工况下工作过程无故障。在全关闭或全开启状态下没有所谓普通球阀的副腔,所以不会出现堵死现象。DYQ340F/H上装式偏心半球阀主要特点:
1、压力损失小:全开时水损为零,流道完全畅通,且介质不会沉积在阀体中腔内;
2、耐颗粒磨损:在关闭过程中,只在***后一刻球冠才靠向阀座,不形成摩擦,且阀座耐用耐磨的镍合金制成,不易被冲刷磨损,因而适用于含纤维、微小固体颗粒、浆等;
3、适合高流速介质:直通流道,坚固的偏心固定一曲轴使之适合高流速且无振动、无噪音;
4、寿命长:无易损部件,由于偏心作用,阀门启闭时密封面间无摩擦,则使用寿命长;
5、维修方便:阀门维修时不需从管路上拆下,只要打开阀盖即可进行维修;
6、广泛适用于水、污水、含微小固体颗粒、水、蒸汽、煤气、天然气、油品等。
二、PBQ\940F/H/Y 侧装式偏心半球阀主要性能规范表公称压力PN(MPa)1.62.54.06.4常温***大工作压力(MPa)1.62.54.06.4壳体试验压力(MPa)2.43.86.09.6气密封试验压力(MPa)0.60.60.60.6高压密封试验压力(MPa)1.762.754.47.1三、PBQ940F/H/Y 侧装式偏心半球阀主要零部件材料表阀体、阀盖WCBZG1Cr18NiTiZG0Cr18Ni12Mo2Ti球体ZG2Cr13/1Cr18Ni9TiZG1Cr18Ni9Ti/表面特殊处理ZG0Cr18Ni12Mo2Ti/表面特殊处理阀杆2Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti阀座PTFE/合金钢PTFE/1Cr18Ni9TiPTFE/0Cr18Ni12Mo2Ti填料PTFE/合金钢PTFE/1Cr18Ni9TiPTFE/0Cr18Ni12Mo2Ti螺栓350Cr18Ni90Cr18Ni9螺母450Cr18Ni90Cr18Ni9四、PBQ940F/H/Y 侧装式偏心半球阀主要外形尺寸表公称压力
PN(Mpa)公称通径

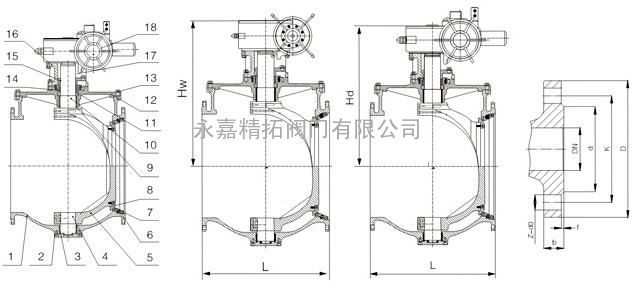

DN(mm)尺寸(mm)结构LDD1D2bN-ødHhf形式1.0100229220180156228-182502002A125254250210184228-182402652B150267285240231248-222402802B200292340295266248-222403252B2503303953503192612-222803852B3003564454003702612-223504302B3504305054604292616-223504802B4005305655154802616-264005202B4505806155655302820-264005602B5006606706205822820-265006552B6008407807256823420-305007102B7009008908407943424-305007805B800100010159509013624-335008405B90011001115105010013828-3350010005B100012001230116011123828-3650011005B120013001455138013284432-3960012505B140015001675159015204836-4260016505B1.6100229220180158208-182502002A125254250210188228-182402652B150267285240212248-222402802B2002923402952682612-222403252B2503304053553202612-262803852B3003564604103782812-263504302B3504305204704383016-263504802B4005305805254903216-304005202B4505806405855504020-304005602B5006607156506104420-335006552B6008008407707255420-365007102B7009009108407954024-365007805B800100010259509004224-395008405B90011001125105010004428-3950010005B100012001255117011154628-4250011005B120013001485139013505232-4860012505B140015001685159015305836-4860016505B五、PBQ940F/H/Y 侧装式偏心半球阀主要结构图
